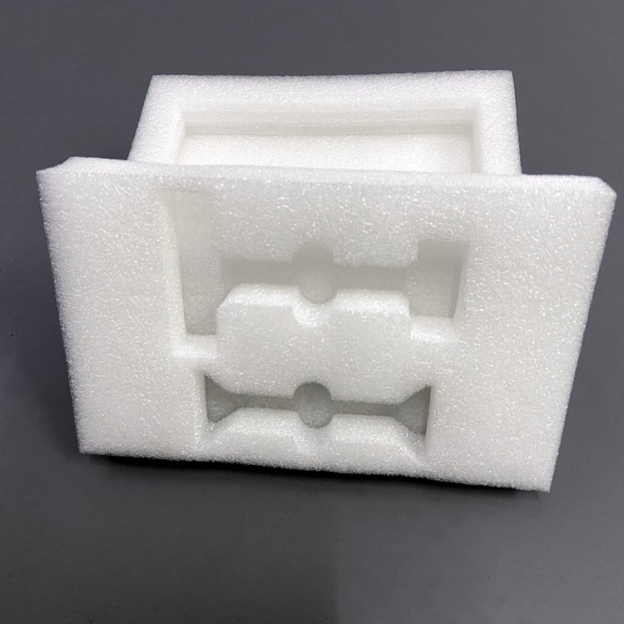

对于形状复杂的产品，需要开模定制珍珠棉内衬，确保完美贴合。
第一步：产品测绘
精确测量产品尺寸，3D扫描建模
第二步：模具设计
工程师设计模具结构，确认分模方式
第三步：模具加工
CNC精密加工，确保精度
第四步：试样验证
2小时快速出样，现场试装
第五步：批量生产
确认合格后批量生产
根据产品复杂程度，模具费从几百到几千元不等。批量生产可分摊模具成本。
联系我们：18091585191 / 19909211536
珍珠棉板材厚度是影响包装性能的重要参数，合理选择厚度能有效保护产品。
根据产品重量：
– 1kg以下：5-10mm
– 1-5kg：10-15mm
– 5-20kg：15-25mm
– 20kg以上：25-50mm
根据跌落高度：
– 0.5m以下：常规厚度
– 0.5-1m：增加5-10mm
– 1m以上：增加10-20mm
西安创响可提供5-100mm任意厚度定制，2小时出样。
电话：18091585191
LDPE 2426H发泡温度控制是决定EPE珍珠棉品质的关键工艺环节。采用丁烷物理发泡工艺时，温度分段精准控制（加料段80-100℃→压缩段120-140℃→计量段160-180℃），可实现泡孔密度300-500个/cm³、分解率98%以上的优质发泡效果。本文结合西安源头工厂实战经验，为您详解2426H树脂发泡的温度控制核心参数。
LDPE 2426H是专为发泡工艺设计的低密度聚乙烯树脂，熔融指数2.0g/10min（190°C/2.16kg），密度约0.92g/cm³。在EPE珍珠棉生产中，温度偏差±5℃就会导致15%以上的次品率：
作为西安本地EPE珍珠棉源头工厂，我们采用智能PID闭环温控系统，将温度波动控制在±1℃以内，有效解决传统设备温控不准的痛点。
EPE珍珠棉发泡遵循”三段式温控法则”，每个阶段温度分工明确：
初步加热聚乙烯颗粒，软化原料并均匀输送至压缩段。此阶段温度不宜过高，避免螺杆负载过大。关键要点：
这是最关键的塑化阶段，让丁烷发泡剂充分融入熔体形成均匀混合相。温度精度要求最高，建议±1℃以内。
精准控制发泡剂分解速度，理想状态下分解率可达98%以上。模头出口温度控制在120-140℃，确保气泡在树脂冷却前保持形状。
| 温度区间 | 温度范围 | 核心功能 |
|---|---|---|
| 加料段 | 80-100℃ | 预热软化、均匀输送 |
| 压缩段 | 120-140℃ | 塑化混炼、发泡剂融合 |
| 计量段 | 160-180℃ | 发泡剂分解控制 |
| 模头出口 | 120-140℃ | 泡孔定型稳定 |
LDPE 2426H采用丁烷物理发泡工艺，添加量直接影响发泡倍率：
西安源头工厂采用高压计量泵精确控制发泡剂注入量，配合PLC自动配料系统，实现配比误差＜0.5%。
| 问题现象 | 原因分析 | 解决方法 |
|---|---|---|
| 泡孔大小不一 | 压缩段温度波动大 | 升级PID闭环控制，增加传感器密度 |
| 片材边缘碳化发黄 | 模头边缘局部过热 | 加装边缘独立温控区，配合风冷散热 |
| 发泡剂残留量高 | 计量段温度未达分解阈值 | 采用梯度升温曲线，确保分解率≥95% |
| 密度偏高倍率不足 | 整体温度偏低或丁烷量不足 | 提高计量段5-10℃，检查发泡剂注入量 |
作为西安EPE珍珠棉源头工厂，我们在温度控制方面具备以下核心优势：
LDPE 2426H专为发泡设计，熔融指数2.0g/10min，支链结构合理，泡孔壁韧性好，抗撕裂强度比普通LDPE高15%-20%。普通LDPE发泡泡孔壁偏脆，易破裂塌陷。
关键在于温度稳定性而非单一数值。建议：加料段80-100℃、压缩段120-140℃、计量段160-180℃、模头出口120-140℃，整体温度波动控制在±1℃以内。
可通过以下指标判断：①泡孔密度300-500个/cm³且均匀②发泡剂残留量低③片材表面光滑无碳化④密度符合预期（18-45kg/m³可调）。
如果您有EPE珍珠棉发泡温度控制或产品定制需求，欢迎联系西安源头工厂，提供从配方调试到批量生产的全流程技术支持！
做异形珍珠棉包装还在为开模周期长、费用高、样品不达标烦恼？西安源头工厂提供珍珠棉开模定制服务，采用数控切割工艺，无需昂贵刀模费，2小时出样品，密度加厚加硬可定制，当天发图纸次日到货。
通用珍珠棉内衬最大的问题是“凑合用”——要么太厚浪费空间，要么太薄起不到缓冲。异形产品更需要精准贴合，否则运输破损率飙升。据行业数据，使用定制EPE内衬后，产品破损率可降低95%以上。
开模定制的核心价值：
珍珠棉开模定制主要有两种工艺，根据订单量选择对了，能省下大笔费用。
| 工艺类型 | 适用场景 | 精度 | 模具费 | 打样周期 |
|---|---|---|---|---|
| 数控切割（无模） | 小批量、样品、改款频繁 | ±0.5mm | 0元 | 2小时 |
| 热压/冲压成型 | 大批量、标准异形件 | ±0.3mm | 500-3000元 | 3-5天 |
对于异型材珍珠棉内衬，推荐先做数控切割打样确认效果，大货再考虑开模——省去等待刀模制作的时间（通常需3-7天）和费用。
珍珠棉开模定制的效果核心取决于材料参数的选择。
| 参数 | 可选范围 | 推荐场景 | 价格参考 |
|---|---|---|---|
| 密度 | 18-45 kg/m³ | 普通包装18-22kg/m³；精密仪器22-30kg/m³ | 密度越高越贵 |
| 厚度 | 1-100mm | 电子产品5-15mm；机械部件15-50mm | 厚度越大越贵 |
| 防静电 | 可选 | 电子元器件、芯片（表面电阻10^6-10^9Ω） | 加10-15% |
| 阻燃 | 可选 | 锂电池、新能源汽车配件（UL94-HBF） | 加15-20% |
西安源头工厂支持加厚加硬定制——密度可调，非市面薄款可比。发泡原料采用LDPE 2426H，闭孔率90%以上，缓冲性能稳定。
答：西安源头工厂支持小批量定制，最小起订量10件起。数控切割工艺无需开模费，非常适合小批量打样或非标件生产。批量越大，均摊单价越低。
答：广泛应用于精密电子（手机、电路板）、仪器仪表、医疗器械、玻璃陶瓷、汽车零部件、高端酒类等包装。只要产品有异形或需要精准定位，都适合定制。
答：样品采用数控切割单件计费，单价略高但无模具费。批量生产可开模成型，单件成本降低30-50%。我们会根据您的订单量推荐最优方案。
西安源头工厂，专业珍珠棉开模定制，2小时出样，24小时送货上门。发图纸，立即报价！
找珍珠棉SGS检测报告，先搞懂这三个问题：检测什么项目？依据什么标准？西安本地厂家能否配合？本文3分钟讲透EPE珍珠棉RoHS认证流程，附采购避坑指南。
正规EPE珍珠棉SGS检测报告依据欧盟RoHS指令2011/65/EU及(EU)2015/863修正案，检测项目共10项：
检测方法采用IEC 62321系列国际标准，使用ICP-OES、GC-MS等精密仪器，实测值需全部低于方法检出限(MDL)才算合格。
除环保RoHS检测外，EPE珍珠棉还需满足物理性能指标：
| 检测项目 | 标准要求 | 依据标准 |
|---|---|---|
| 表观密度 | 18-35kg/m³（常规），高密度可达45kg/m³ | GB/T 6343 / ISO 845 |
| 压缩强度 | 低密度≥30kPa，中密度≥50kPa，高密度≥80kPa | GB/T 8813 / ISO 3386 |
| 回弹率 | ≥90%（国标），优质产品≥95% | GB/T 6670 |
| 撕裂强度 | 梯形撕裂≥30N/cm | ASTM D624 |
| 吸水率 | 24小时≤1% | ASTM D570 |
出口欧盟市场的珍珠棉还需通过REACH法规认证，该法规对197种高关注物质(SVHC)进行管控，包括：
若产品含有SVHC且含量超过0.1%，需履行通报义务。西安源头工厂配合检测时，需提供原材料成分清单。
第一步：确认检测需求
明确是单次送检还是批量认证，出口目标市场（欧盟/美国/国内），选择对应检测标准。
第二步：样品准备
提供代表性样品，规格≥50mm×50mm×厚度，需包含原材料成分声明。我厂可配合客户提供加厚加硬EPE样品，密度可定制18-45kg/m³范围。
第三步：机构检测与报告
委托SGS、Intertek、TÜV等CMA/CNAS资质机构，检测周期5-7个工作日出具报告。
有效期没有固定时限，但若原材料供应商、工艺发生变更，需重新送检。建议每年复核一次，出口订单前必检。
是的，需额外符合GB 4806.7-2016《食品安全国家标准 食品接触用塑料材料及制品》，重点检测重金属迁移量、塑化剂溶出量。
我厂提供2小时快速出样服务，客户发图纸，2小时内出实物样品。配合SGS检测需求，可加急制作标准规格试样块。
需要珍珠棉SGS检测报告或RoHS认证配合？西安本地24小时送货上门，源头工厂直供，检测样品加急出样，欢迎来电咨询。

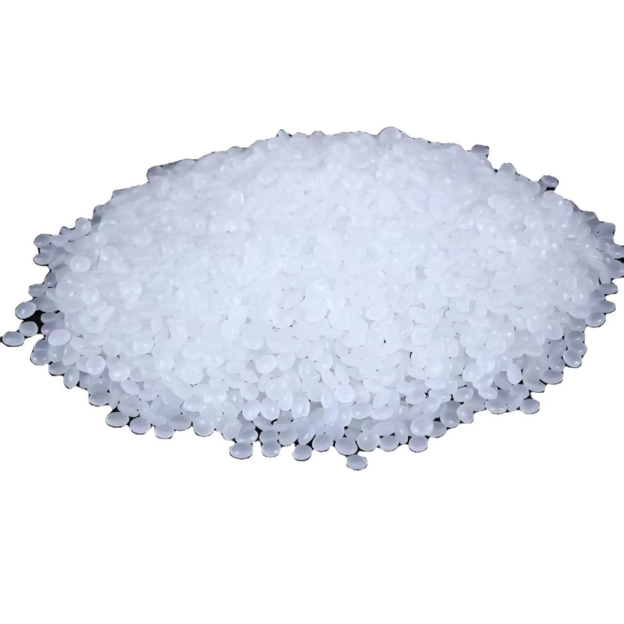

【回答】聚乙烯7042是线性低密度聚乙烯（LLDPE）的行业标杆牌号，密度0.917-0.920g/cm³、熔融指数2.0g/10min。其纵向撕裂强度达320kN/m、横向285kN/m，较普通LDPE提升50%以上，耐穿刺性和耐环境应力开裂（ESCR）性能卓越。7042凭借短链支化均匀分布的结构优势，成为重型包装膜、缠绕膜、抗撕裂袋的首选基材。
撕裂强度的本质是材料抵抗裂纹扩展的能力。LLDPE与LDPE的核心差异在于分子结构：
这种结构使7042在直角撕裂测试中表现优异：
| 测试项目 | LDPE薄膜 | LLDPE 7042薄膜 | 提升幅度 |
|---|---|---|---|
| 纵向撕裂强度 | 180-220 kN/m | 300-350 kN/m | +55% |
| 横向撕裂强度 | 150-200 kN/m | 260-310 kN/m | +60% |
| 落镖冲击强度 | 80-100 g | 120-150 g | +50% |
| 断裂伸长率 | 300-400% | 500-700% | +70% |
托盘缠绕需承受多层拉伸和货物摩擦，要求：
7042基材可满足上述要求，配合茂金属催化助剂可进一步提升40%穿刺强度。
五金配件、塑料粒子等吨袋包装，要求：
管材、型材边角锋利，对膜的耐穿刺要求极高：
我厂7042吹膜工艺参数（基于茂名石化、大庆石化等主流货源）：
| 工艺参数 | 推荐值 | 参数偏移风险 |
|---|---|---|
| 挤出温度 | 190-230℃（梯度升温） | 温度过低→晶点增多；过高→熔体降解 |
| 吹胀比 | 1.5-2.5 | 过大→膜泡不稳；过小→纵向强度不足 |
| 冷却风环 | 风量15-25m³/h，风温15-20℃ | 冷却不足→结晶度低，透明度差 |
| 牵引比 | 1.2-1.8 | 过大→横向撕裂下降 |
| 收卷张力 | 8-15N（根据厚度调整） | 张力过大→卷芯变形；过小→端面不齐 |
厚度公差控制：我厂采用自动测厚仪闭环控制，厚度偏差≤±3.5%，优于行业平均的±8%。
| 对比项目 | 7042（标准级） | 9020（茂金属级） | 7042G（改性级） |
|---|---|---|---|
| 密度 | 0.917-0.920g/cm³ | 0.912-0.918g/cm³ | 0.920-0.925g/cm³ |
| 熔指 | 2.0g/10min | 1.0g/10min | 1.5g/10min |
| 撕裂强度 | 高 | 最高 | 中高 |
| 透明度 | 中等 | 优 | 中等 |
| 价格 | 经济 | 偏高 | 中偏高 |
| 适用场景 | 通用包装、缠绕膜 | 高档薄膜、复合基材 | 重型包装、耐穿刺膜 |
选型建议：普通工业包装选7042标准级即可；需要更高强度时可选7042G改性级或茂金属9020。
这是吹膜工艺决定的。吹膜过程中分子链沿挤出方向（纵向）取向，横向靠泡管吹胀拉伸取向，分子排列更均匀。当撕裂发生时，纵向裂纹沿取向方向快速扩展，横向裂纹扩展受更多晶区阻碍。因此控制吹胀比（1.5-2.5）和冷却速率，可优化横纵比平衡。
若包装产品为电子元件、精密仪器、粉末化工品，建议加抗静电剂（0.1%-0.3%）。我厂可做内加型和涂布型两种：内加型效果持久但成本高；涂布型成本低但有效期3-6个月。根据产品静电敏感度选择。
可以且常见。7042:LDPE=7:3配比可平衡撕裂强度与透明度；7042:LDPE=5:5配比可降低成本同时保持基础性能。但共混会降低LLDPE的耐穿刺性，需根据实际需求权衡。
需要获取7042包装膜样品或定制方案？西安本地企业客户享2小时出样+24小时送货上门，欢迎联系。
【专业解答】珍珠棉覆膜袋在普通珍珠棉基础上覆合PE薄膜，实现防水防潮、耐磨耐刺穿、高强度承重三重升级，广泛应用于电子元件、精密零件、食品医药等对包装防护有高要求的行业。
普通珍珠棉袋虽有优良缓冲性能，但存在三大痛点：
而珍珠棉覆膜袋通过覆合PE薄膜，彻底解决上述问题，实现防护性能质的飞跃。
采用热压复合技术，将PE薄膜（0.03-0.08mm）与珍珠棉基材通过高温高压贴合，形成一体式复合结构。覆膜层与珍珠棉层紧密结合，不分层、不脱落。
| 覆膜类型 | 厚度(mm) | 特性 | 适用场景 |
|---|---|---|---|
| 普通PE膜 | 0.03-0.05 | 防水、防尘 | 电子元件、普通零件 |
| 加厚PE膜 | 0.05-0.08 | 耐磨、耐刺穿 | 五金工具、重型部件 |
| 防静电PE膜 | 0.03-0.05 | 防静电+缓冲 | 电子元器件、PCB板 |
| 镀铝膜 | 0.04-0.06 | 遮光、隔热 | 光敏元件、药品 |
覆膜层完整包覆珍珠棉，防水等级达IPX4，可有效阻隔水汽侵入，适用于海运、雨天运输、冷链物流等潮湿环境。
PE薄膜硬度远高于珍珠棉表面，抗刺穿强度提升3-5倍，可有效防止尖锐棱角刺破包装，保护产品安全。
覆膜层与珍珠棉层协同作用，抗拉强度提升40%，单袋承重可达50kg，适用于重型机械零部件包装。
覆膜表面支持丝印、烫金、覆印logo，兼具防护功能与品牌展示效果，提升产品档次与品牌形象。
采用防静电珍珠棉覆膜袋，表面电阻值10^6-10^9Ω，既防静电又防水防潮，保护IC芯片、精密连接器等元件。
五金工具棱角尖锐，普通包装易被刺破。覆膜袋耐磨耐刺穿特性完美解决这一痛点，配合加厚高密度珍珠棉，适合出口长途运输。
覆膜层防水防潮特性，适用于冷冻食品、药品试剂的冷链运输，保持包装内部干燥，确保产品品质稳定。
西安本地珍珠棉覆膜袋源头厂家，专业提供：
常规规格1000只起订，特殊规格500只起订。支持小批量试样，确认品质后再大批量生产。
一般包装选0.03-0.05mm；重型或尖锐产品选0.05-0.08mm；电子防静电需求选防静电PE膜。
可以。提供自封式、凹凸扣式、滑块式等多种封口方式，方便产品取放与重复使用。
专业珍珠棉覆膜袋定制加工，防水防潮+耐磨耐刺穿+可印刷logo。西安本地源头厂家，2小时极速打样，24小时送货上门。
【回答】EPE珍珠棉密度直接决定抗压强度和缓冲性能：密度每提升5kg/m³，压缩强度约增加10kPa。行业标准中，密度18-25kg/m³为普通包装料，25-35kg/m³为高密度缓冲料，35kg/m³以上为特种精密料。抗压变形系数（压缩50%后永久变形率）应≤5%，回弹率需≥90%。选错密度，轻则缓冲失效，重则产品损坏。
EPE珍珠棉的密度本质是单位体积内泡孔数量的反映。泡孔壁薄而多→密度低→柔软但抗压差；泡孔壁厚而密→密度高→硬实但柔韧性下降。这是一对矛盾体，需根据应用场景找平衡点。
依据GB/T 26270-2010《包装用缓冲材料性能要求》及行业实测数据：
| 密度等级 | 密度范围(kg/m³) | 压缩强度(25%变形,kPa) | 永久变形率(50%压缩后) | 回弹率 | 典型应用 |
|---|---|---|---|---|---|
| 低密度 | 18-22 | 30-40 | ≤8% | ≥85% | 电商快递填充、软质产品内衬 |
| 中密度 | 22-28 | 40-60 | ≤5% | ≥90% | 家电缓冲、电子产品包装 |
| 高密度 | 28-35 | 60-100 | ≤4% | ≥92% | 精密仪器、仪器仪表 |
| 特高密度 | 35-45 | 100-150 | ≤3% | ≥95% | 航空航天、军工级包装 |
| 超高密度 | >45 | ≥150 | ≤2% | ≥97% | 重型机械、替代木架 |
抗压永久变形率测试（QB/T 4459-2013）：
公式：永久变形率 = (初始厚度 – 恢复后厚度) / 初始厚度 × 100%
我厂出厂产品批次均执行此检测，检测报告随货附送。
推荐密度：22-28kg/m³
推荐密度：28-35kg/m³
推荐密度：35-45kg/m³ 或复合结构
正规厂家应执行以下标准：
| 检测项目 | 执行标准 | 合格指标 |
|---|---|---|
| 密度偏差 | GB/T 6343 | ≤±5% |
| 压缩永久变形 | QB/T 4459 | ≤5%（50%压缩） |
| 回弹率 | GB/T 26270 | ≥90% |
| 撕裂强度 | ISO 6383 | 纵向≥3.0N/mm，横向≥2.5N/mm |
| 拉伸强度 | ISO 527 | 纵向≥0.8MPa，横向≥0.6MPa |
| 尺寸稳定性 | 23℃/50%RH | 24h变化率≤2% |
重要提示：市场上部分低价产品密度标注与实测偏差达±15%，属于偷工减料。我厂承诺密度偏差≤±3%，超出国标要求。
作为西安源头工厂，我们提供：
如果您对密度选型有疑问，可将产品重量、尺寸、运输方式发给我们，免费出具包装方案。
不是。密度越高越硬，柔韧性下降，可能刮伤产品表面（如高档家具漆面）。应优先保证30%以上压缩空间能有效缓冲，再考虑密度。例如：包装1kg玻璃杯，选22kg/m³中密度+20mm厚度，比45kg/m³+10mm厚度更合理。
简易自测：裁切100mm×100mm×20mm样品，用精度0.1g天平称重。计算：密度=重量(g)÷0.0002(m³)。例如称重4.6g，则密度=4.6÷0.0002=23kg/m³。如明显低于标称值，说明偷工减料。
两者都反映材料弹性，但指标不同。抗压变形系数≤5%表示卸载后厚度恢复95%以上；回弹率≥90%表示压缩-释放循环中吸收的冲击能有90%以上被释放。高品质珍珠棉两项指标都应达标，单一达标≠整体性能优秀。
需要获取样品测试或免费包装方案？西安本地客户享2小时出样+24小时送货上门，欢迎联系我们。

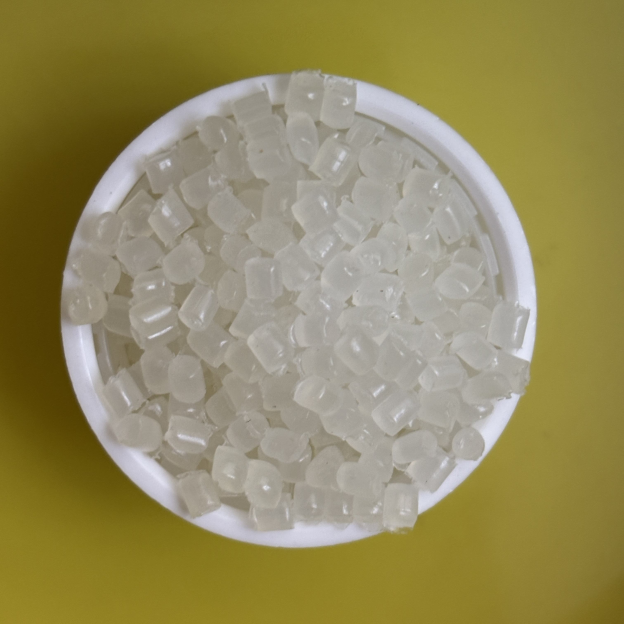

【回答】LDPE 2426H是中石化燕山石化生产的线性低密度聚乙烯（LLDPE），熔融指数1.9g/10min、密度0.925g/cm³、结晶度38%-42%，是高端珍珠棉发泡的首选原料。相比普通LDPE，2426H熔体强度提升40%，发泡倍率可达30倍以上，泡孔均匀闭孔率达95%，直接决定珍珠棉的抗压强度和回弹性能。
2426H采用茂金属催化剂体系与双反应器串联工艺合成，在主链引入精准分布的短支链（以丁烯共聚为主）。这种分子结构赋予它两大核心优势：
物理发泡过程中，丁烷渗透进熔体形成气泡核，2426H的高熔体粘度能有效包裹气泡壁，避免泡孔合并塌陷。这是区别于普通LDPE的关键——普通原料发泡30倍时易出现泡孔不均、厚度偏差大等问题。
工业级发泡工艺需严格管控以下参数：
| 参数项目 | 标准值 | 检测方法 | 影响因素 |
|---|---|---|---|
| 发泡温度 | 180-210℃ | 热电偶实时监测 | 温度过高→泡孔合并；过低→发泡倍率不足 |
| 熔体压力 | 15-25MPa | 压力传感器 | 压力波动→厚度偏差增大 |
| 冷却速率 | 梯度冷却 | 温控模块 | 骤冷→内应力集中，影响回弹性 |
| 交联度 | ≤5% | 凝胶含量测试 | 高交联→材料变硬，柔韧性下降 |
我厂采用螺杆转速分段控制技术：加料段低速保证塑化均匀，压缩段中速实现丁烷充分渗透，计量段高速确保熔体稳定挤出。这套工艺使2426H发泡倍率稳定在28-35倍，产品密度控制在18-35kg/m³区间。
采购原料时，很多客户分不清2426H与普通LDPE（如2420H、7042）的区别。核心差异见下表：
| 对比项目 | LDPE 2426H | 普通LDPE发泡料 |
|---|---|---|
| 熔体强度 | ≥20cN（高） | 10-15cN（中等） |
| 发泡倍率 | 30-35倍 | 20-25倍 |
| 泡孔均匀度 | 闭孔率≥95% | 闭孔率80%-85% |
| 压缩回弹率 | ≥90%（50%压缩后） | 75%-85% |
| 适合密度范围 | 18-45kg/m³ | 22-35kg/m³ |
| 价格区间 | 中高价位 | 低价位 |
选料结论：如果您的产品需要高抗压缓冲（如精密仪器包装、重型机械配件），推荐2426H；普通电商快递填充可选普通料以控制成本。
作为西安本地源头工厂，我们针对2426H发泡工艺有独特优势：
如果您正在评估珍珠棉供应商，欢迎提供您的密度需求和抗压指标，我们免费提供2426H样品测试。
常规配方：主料2426H + 副牌料（调节熔指）+ 滑石粉（2%-5%，辅助成核）+ 硬脂酸酰胺（润滑脱模）。我厂可根据您的硬度需求代配，无需您自行调试。
主因是螺杆塑化不充分或发泡剂分散不均。解决方案：提高螺杆剪切强度、增大机头过滤网目数。我厂设备标配双层过滤网（120目+200目），可有效解决此问题。
两者均可添加抗静电剂，但2426H分子结构更规整，抗静电剂分散更均匀，防静电效果更稳定。防静电要求10^6-10^9Ω的精密电子包装，推荐2426H基材。
需要进一步了解2426H发泡工艺或获取样品？西安本地客户可享2小时极速出样+24小时送货上门服务，欢迎联系我们。
陕西地区塑料包装膜加工企业众多，但品质参差不齐。作为专业塑料包装膜生产厂家，我们提醒采购商：选对加工厂，产品质量和成本控制都能得到保障。
陕西塑料包装膜市场主要分布在西安、咸阳、渭南等地，聚集了数十家大大小小的包装膜厂家。产品类型涵盖PE膜、POF膜、缠绕膜、气泡膜、珍珠棉等。
有自建厂房和生产设备的企业，能更好地控制成本和品质。避免选择纯贸易型公司，中间商加价会推高采购成本15%-20%。
优质厂家采用中石油、中石化等正规渠道的LDPE原料（如2426H、7042等），而非回收料。原料品质直接影响薄膜的透明度、韧性和防护性能。
包括2小时快速出样、定制化生产、配送时效等综合服务能力。
| 优势项目 | 具体内容 |
|---|---|
| 密度可定制 | 非市面薄款可比，加厚加硬工艺 |
| 快速出样 | 客户发图纸，2小时内出实物样品 |
| 本地配送 | 西安本地24小时送货上门 |
| 厂家直销 | 无中间商，价格更优 |
常规产品100kg起订，定制产品根据工艺要求评估起订量。大客户可协商更低起订门槛。
可以。我们可提供SGS等第三方检测报告，证明产品的拉伸强度、断裂伸长率等物理性能指标。
支持全国发货。陕西本地客户24小时送货上门，外地客户根据距离协商物流时效。
找陕西塑料包装膜加工厂，直接联系源头厂家，品质和价格都有保障。
