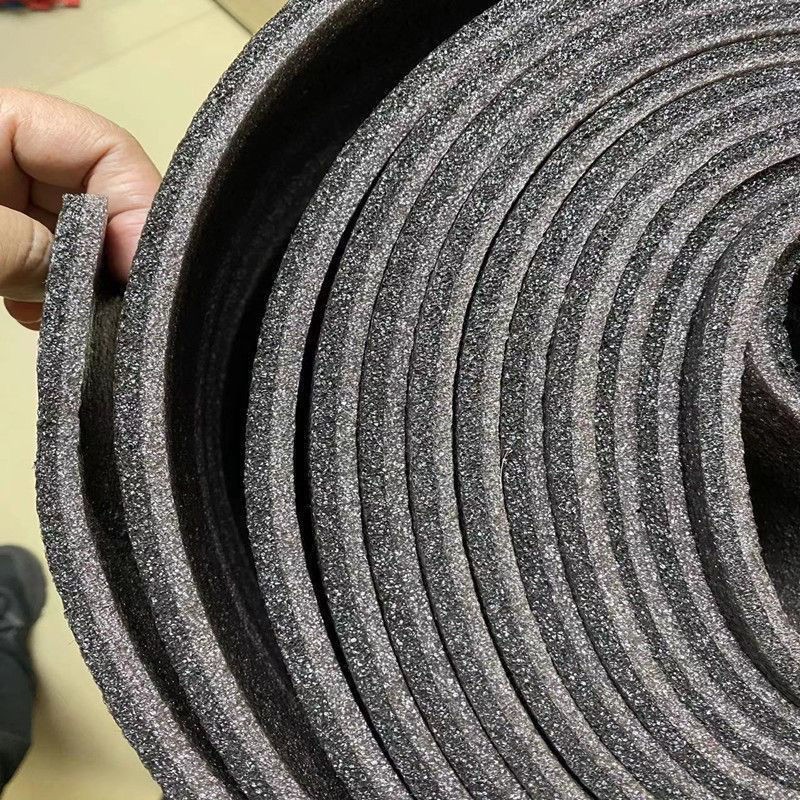

LDPE 2426H发泡温度控制是决定EPE珍珠棉品质的关键工艺环节。采用丁烷物理发泡工艺时，温度分段精准控制（加料段80-100℃→压缩段120-140℃→计量段160-180℃），可实现泡孔密度300-500个/cm³、分解率98%以上的优质发泡效果。本文结合西安源头工厂实战经验，为您详解2426H树脂发泡的温度控制核心参数。
一、LDPE 2426H发泡温度为什么必须精准控制？
LDPE 2426H是专为发泡工艺设计的低密度聚乙烯树脂，熔融指数2.0g/10min（190°C/2.16kg），密度约0.92g/cm³。在EPE珍珠棉生产中，温度偏差±5℃就会导致15%以上的次品率：
- 温度过高：发泡剂提前分解，泡孔过大不均匀，甚至出现碳化烧焦
- 温度过低：发泡剂分解不充分，发泡倍率不足，密度偏高
- 温度波动：泡孔大小不一，片材横向密度不均
作为西安本地EPE珍珠棉源头工厂，我们采用智能PID闭环温控系统，将温度波动控制在±1℃以内，有效解决传统设备温控不准的痛点。
二、LDPE 2426H发泡温度三段式控制核心参数
EPE珍珠棉发泡遵循”三段式温控法则”，每个阶段温度分工明确：
1. 加料段温度：80-100℃
初步加热聚乙烯颗粒，软化原料并均匀输送至压缩段。此阶段温度不宜过高，避免螺杆负载过大。关键要点：
- 原料含水率需≤0.1%，否则易气泡破裂
- LDPE 2426H颗粒需预先干燥2-3小时
2. 压缩段温度：120-140℃（关键塑化阶段）
这是最关键的塑化阶段，让丁烷发泡剂充分融入熔体形成均匀混合相。温度精度要求最高，建议±1℃以内。
- 压缩段温度波动大，是导致泡孔大小不一的主要原因
- 可增加温度传感器密度，实时监测熔体状态
3. 计量段温度：160-180℃（发泡剂分解核心区）
精准控制发泡剂分解速度，理想状态下分解率可达98%以上。模头出口温度控制在120-140℃，确保气泡在树脂冷却前保持形状。
| 温度区间 | 温度范围 | 核心功能 |
|---|---|---|
| 加料段 | 80-100℃ | 预热软化、均匀输送 |
| 压缩段 | 120-140℃ | 塑化混炼、发泡剂融合 |
| 计量段 | 160-180℃ | 发泡剂分解控制 |
| 模头出口 | 120-140℃ | 泡孔定型稳定 |
三、丁烷发泡剂添加量与压力控制要点
LDPE 2426H采用丁烷物理发泡工艺，添加量直接影响发泡倍率：
- 丁烷添加量：3%-8%（按原料重量计）
- 发泡剂纯度要求：≥99.5%
- 挤出机头压力：维持在8-15MPa，确保发泡剂充分溶解
- 螺杆转速：控制在20-50rpm，转速过高导致剪切热过大
西安源头工厂采用高压计量泵精确控制发泡剂注入量，配合PLC自动配料系统，实现配比误差＜0.5%。
四、温度控制异常问题排查与解决
| 问题现象 | 原因分析 | 解决方法 |
|---|---|---|
| 泡孔大小不一 | 压缩段温度波动大 | 升级PID闭环控制，增加传感器密度 |
| 片材边缘碳化发黄 | 模头边缘局部过热 | 加装边缘独立温控区，配合风冷散热 |
| 发泡剂残留量高 | 计量段温度未达分解阈值 | 采用梯度升温曲线，确保分解率≥95% |
| 密度偏高倍率不足 | 整体温度偏低或丁烷量不足 | 提高计量段5-10℃，检查发泡剂注入量 |
五、西安源头工厂的温度控制优势
作为西安EPE珍珠棉源头工厂，我们在温度控制方面具备以下核心优势：
- 智能温控系统：温度精度±1℃，横向温差≤±2℃，泡孔密度稳定在300-500个/cm³
- 快速出样能力：客户发图纸，2小时内出实物样品，支持不同密度、厚度定制
- 加厚加硬工艺：密度可定制（18-45kg/m³），非市面薄款可比
- 本地快速交付：西安本地客户24小时送货上门，当日下单次日达
FAQ：LDPE 2426H发泡温度常见问题
Q1：LDPE 2426H和普通LDPE发泡有什么区别？
LDPE 2426H专为发泡设计，熔融指数2.0g/10min，支链结构合理，泡孔壁韧性好，抗撕裂强度比普通LDPE高15%-20%。普通LDPE发泡泡孔壁偏脆，易破裂塌陷。
Q2：温度控制到多少才能保证发泡效果？
关键在于温度稳定性而非单一数值。建议：加料段80-100℃、压缩段120-140℃、计量段160-180℃、模头出口120-140℃，整体温度波动控制在±1℃以内。
Q3：如何判断发泡温度是否合适？
可通过以下指标判断：①泡孔密度300-500个/cm³且均匀②发泡剂残留量低③片材表面光滑无碳化④密度符合预期（18-45kg/m³可调）。
如果您有EPE珍珠棉发泡温度控制或产品定制需求，欢迎联系西安源头工厂，提供从配方调试到批量生产的全流程技术支持！
