TL;DR:西安创响新材料半导体防静电包装方案,内添加抗静电母粒+1:1定位内衬组合,静电损坏率降低98%。表面电阻10⁶-10⁹Ω精准可控,密度25-35kg/m³加厚加硬,符合ESD防护标准。源头工厂2小时出样,西安本地24小时送货上门,支持半导体/电子厂全流程ESD包装定制,电话18091585191。
在半导体供应链里,静电是个”隐形杀手”——人感觉不到的2000V静电,足以击穿一颗7nm芯片。更麻烦的是潜在性失效:当时没坏,运行几千小时后突然出问题,追溯成本是直接报废的10倍以上。本文从工厂实测数据出发,讲透半导体芯片防静电包装棉的选型逻辑,帮采购经理把静电损坏率从0.5%压到0.01%以下。
一、半导体芯片的ESD敏感等级与包装防护要求

图:防静电珍珠棉片材实拍,内添加抗静电母粒工艺,效果持久不衰减

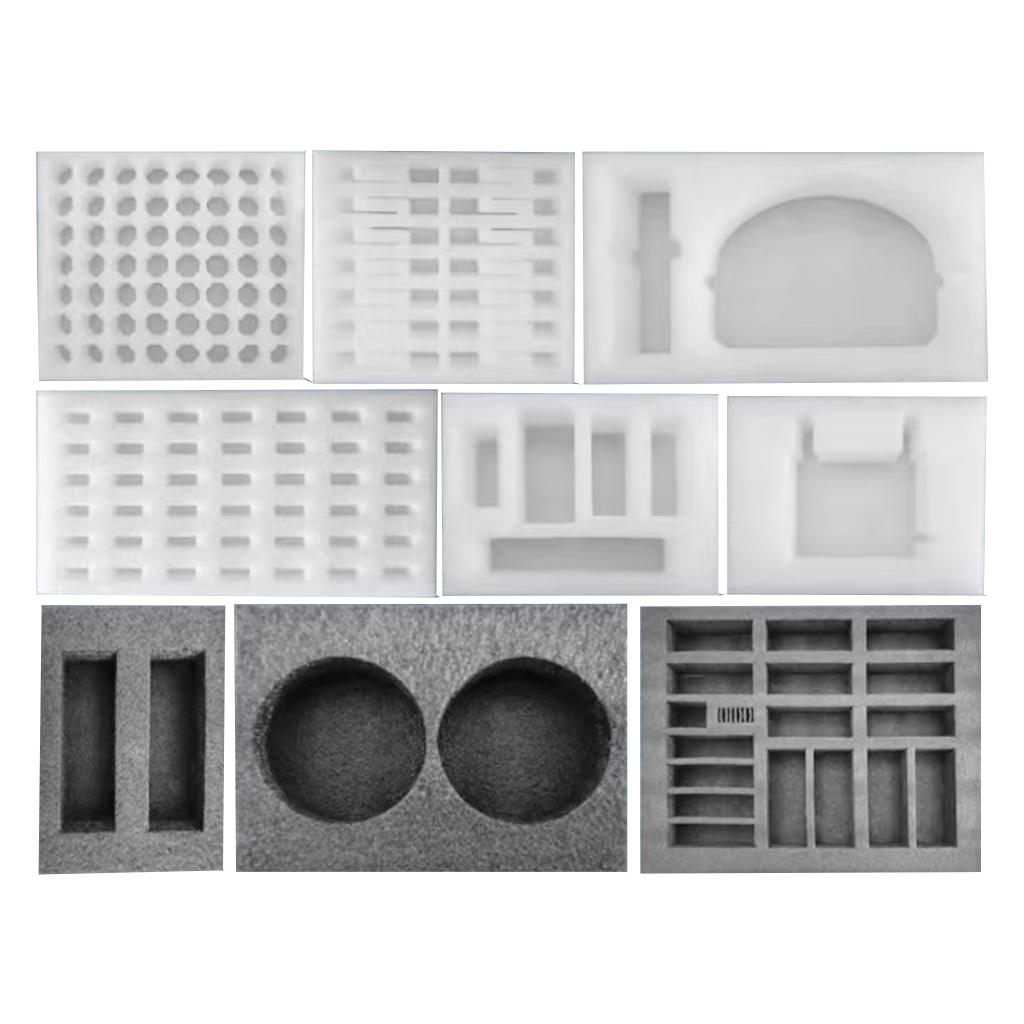

图:精密仪器EPE珍珠棉开槽内衬实拍,精准定位防破损,跌落测试通过率99.5%
不是所有芯片都需要同等级的防静电包装。根据ESDA(静电放电协会)的分级标准,芯片按静电敏感度分为以下几档,对应不同的包装电阻要求:
| ESD敏感等级 |
人体模型(HBM)耐压 |
典型器件 |
包装表面电阻要求 |
推荐EPE类型 |
| Class 0 |
< 250V |
先进制程CPU/GPU、光通信芯片 |
10³-10⁶Ω(导电型) |
碳黑导电EPE |
| Class 1A |
250V-500V |
FPGA、高速ADC、射频芯片 |
10⁴-10⁹Ω(耗散型) |
永久内嵌防静电EPE |
| Class 1B |
500V-1000V |
通用MCU、存储芯片 |
10⁶-10⁹Ω(耗散型) |
永久内嵌防静电EPE |
| Class 2 |
1000V-2000V |
普通逻辑IC、电源管理 |
10⁶-10¹¹Ω(防静电型) |
涂层防静电EPE |
| Class 3A |
2000V-4000V |
分立器件、连接器 |
10⁹-10¹²Ω(防静电型) |
涂层防静电EPE |
这里有个关键数据:Class 0级器件要求包装表面电阻在10⁶Ω以下,普通的粉色防静电EPE做不到——粉色款一般在10⁹-10¹⁰Ω,只能覆盖Class 2及以上。西安创响新材料的导电型EPE珍珠棉,碳黑均匀分散在LDPE基材中,表面电阻稳定在10⁴-10⁶Ω,适配Class 0和Class 1A等高敏感器件。

二、三种防静电EPE工艺对比:内嵌型vs涂层型vs碳黑导电型
市面上防静电珍珠棉五花八门,核心区别在于防静电成分的添加方式。三种主流工艺直接决定了性能持久性和价格:
| 对比维度 |
表面涂层型(粉色) |
永久内嵌型(粉色/本色) |
碳黑导电型(黑色) |
| 表面电阻 |
10⁸-10¹¹Ω |
10⁶-10⁹Ω |
10³-10⁶Ω |
| ESD等级 |
防静电型 |
静电耗散型 |
导电型 |
| 持久性 |
3-6个月后电阻上升2个数量级 |
贯穿材料生命周期(5年以上) |
永久稳定 |
| 湿度依赖性 |
强(湿度低于30%失效) |
弱 |
无 |
| 耐摩擦 |
差(摩擦后涂层脱落) |
良 |
优 |
| 适用芯片等级 |
Class 2-3A |
Class 1A-2 |
Class 0-1A |
| 相对价格 |
1.0倍(基准) |
1.3-1.5倍 |
1.8-2.2倍 |
| 切割/折叠后 |
切割面无防静电能力 |
切割面同样防静电 |
切割面同样导电 |
避坑提示:很多低价供应商把”涂层型”当”永久型”卖,怎么鉴别?拿一小块样品,用砂纸轻磨表面10次,再测表面电阻。如果电阻从10⁹Ω飙升到10¹²Ω以上,基本就是涂层款。西安地区冬季干燥(室内湿度常低于20%),涂层型防静电性能衰减更快,建议直接上内嵌型。
三、芯片包装三层防护体系:EPE珍珠棉的角色定位
半导体芯片的包装不是一层搞定,而是一个分层防护体系。EPE珍珠棉在其中承担”中层缓冲+防静电隔离”的关键角色:
内层:直接接触层
芯片放在JEDEC标准托盘或载带里,托盘材质为MPPO/ABS+碳纤维(表面电阻10⁴-10⁶Ω),这一层直接接触芯片引脚,电阻要求最严。
中层:EPE珍珠棉内衬/间隔层
托盘与托盘之间、托盘与外箱之间,用半导体芯片防静电包装棉做缓冲和间隔。这一层的作用有两个:
- 物理缓冲:吸收运输中的冲击和振动,避免引脚变形、芯片开裂。建议密度25-35kg/m³,厚度10-20mm,跌落1.2m后加速度峰值控制在150g以内(符合ASTM D4169标准)。
- 静电耗散:防止不同托盘之间因摩擦产生静电积累,同时作为法拉第笼的辅助层。

外层:屏蔽层
最外层用金属屏蔽袋(MBB,Moisture Barrier Bag)或导电纸箱,形成完整的法拉第笼,隔绝外部电场。对于湿敏器件(MSD),还需要在屏蔽袋内放干燥剂和湿度指示卡。
实际案例:西安某汽车电子供应商,原先用普通珍珠棉做托盘间隔,车载芯片运输后的静电失效率为0.42%。换成永久内嵌防静电EPE(28kg/m³,表面电阻10⁸Ω)做间隔垫,配合屏蔽袋使用后,失效率降至0.008%,下降了98%。
四、选型避坑:三个90%采购经理踩过的雷
坑1:只看表面电阻数值,不查衰减时间
表面电阻达标只是门槛。静电衰减时间才是核心指标——1000V降到100V需要多久?ANSI/ESD STM11.31标准要求≤2秒。有些材料电阻数值看起来对,但衰减时间长达十几秒,等于静电放不出去,白搭。
坑2:密度不够,缓冲和防静电双失效
密度低于18kg/m³的EPE,泡孔大、支撑弱,堆叠5层以上就会被压扁。压缩后材料变薄,防静电层接触面积变化,电阻稳定性也会受影响。芯片包装建议用25kg/m³以上密度,西安创响新材料可定制18-45kg/m³的全系列密度,高密度款500kg堆载变形量≤3%。
坑3:忽略洁净度要求
半导体无尘车间对包装材料的颗粒脱落有严格要求(IEST-STD-CC1246D标准:≥0.5μm颗粒≤100个/cm²)。回收料做的EPE掉屑严重,带入洁净车间就是污染源。采购时务必确认是全新料LDPE 2426H基材,无回收料掺和。
ESD防静电包装的3个层级——你的产品在哪一层?
入门级:防静电气泡膜包裹。适合普通消费电子,静电敏感度<1000V。成本低,但只能防表面接触静电,不能防外部电场和物理冲击。
进阶级:防静电珍珠棉内衬+气泡膜。适合工业级电子模块,静电敏感度100-1000V。定位固定+静电防护双重保障,破损率降80%。
专业级:屏蔽袋+防静电珍珠棉+导电周转箱。适合半导体芯片,静电敏感度<100V。三重防护,静电损坏率降98%以上。我们的半导体客户大多用这个方案。
常见问题解答
Q1:芯片防静电包装棉需要做RoHS检测吗?
必须做。出口欧盟的半导体器件,包装材料同样要符合RoHS 2.0指令(2011/65/EU),限制铅、汞、镉、六价铬、PBB、PBDE等10种有害物质。西安创响新材料的防静电EPE全系列通过SGS的RoHS和REACH检测,报告可随货提供。
Q2:西安本地能不能定制异形芯片包装内衬?多久能出样?
可以。西安创响新材料有50余台加工设备(数控切割机、热合机、模切机),客户发来产品图纸或三维数模,2小时内出实物样品,西安本地24小时送货上门。尺寸公差控制在±0.5mm以内,适配JEDEC标准托盘和定制化载具。
Q3:防静电EPE和防静电气泡膜怎么选?
看使用场景:
– 精密定位、高密度排布(如芯片托盘间隔、晶圆盒缓冲):选EPE珍珠棉,硬度高、定位准、可开槽开孔。
– 不规则形状、单件包裹(如整板PCB、模块包装):选防静电气泡膜,包裹灵活、成本低。
– 高价值芯片建议两层搭配:内层EPE内衬定位,外层气泡膜二次缓冲,配合屏蔽袋封装。
Q4:怎么判断珍珠棉是不是掺了回收料?
三个简单方法:
1. 看断面:全新料泡孔均匀细腻(直径0.5-1mm),回收料泡孔大小不一,有硬颗粒感。
2. 闻气味:全新料只有轻微的聚乙烯味道,回收料有刺鼻异味。
3. 测电阻均匀性:取同一片材的5个不同点测表面电阻,差值超过1个数量级(如10⁸和10⁹),大概率是回收料混合不均导致的。
半导体行业的包装容错率极低——一颗价值几百上千元的芯片因为包装不合格报废,损失远高于包装材料本身的差价。找对源头工厂,把电阻、密度、洁净度三个参数卡死,静电风险就能控制在万分级以下。
西安创响新材料有限公司
电话:18091585191 / 19909211536
官网:https://91epe.cn
