电子元器件防静电珍珠棉包装规范:ESD分级选型+密度公式+结构设计+验货5步法(2026西安工厂技术手册)


TL;DR
电子元器件防静电珍珠棉包装核心选3项:①防静电等级——普通电子件选粉红色 dissipative型(表面电阻率10⁶-10⁹Ω/sq),敏感芯片选黑色 conductive型(10⁴-10⁶Ω/sq),军工航天需comductive+屏蔽袋双层防护;②密度——18-25kg/m³够用,精密传感器≥28kg/m³;③厚度——常规20-30mm,BGA/QFP器件≥40mm。根据ANSI/ESD S20.20标准测试数据,粉红色dissipative型EPE静电衰减时间<0.1s即可满足大多数SMT产线需求。西安本地工厂2小时出样,50件起订,免开模费,支持RoHS/REACH检测。

电子元器件对静电放电(ESD)的敏感度远超多数人想象。根据IEC 61340-5-1测试数据,人体行走产生的静电电压可达3000-8000V,而一颗0.13μm工艺的CMOS芯片仅需30V即可被永久击穿。在西安创响新材料(91epe.cn)8年的电子元器件包装服务中,超过60%的采购经理在首次询价时分不清”防静电”和”导电”的区别,导致选型错误、防护不足或成本浪费。

本文基于ANSI/ESD S20.20、IEC 61340-5-1、GB/T 26125等标准,从防静电等级分级、密度选型公式、结构设计规范、成本拆解到验货检测方法,系统梳理电子元器件防静电珍珠棉包装的完整决策链路。

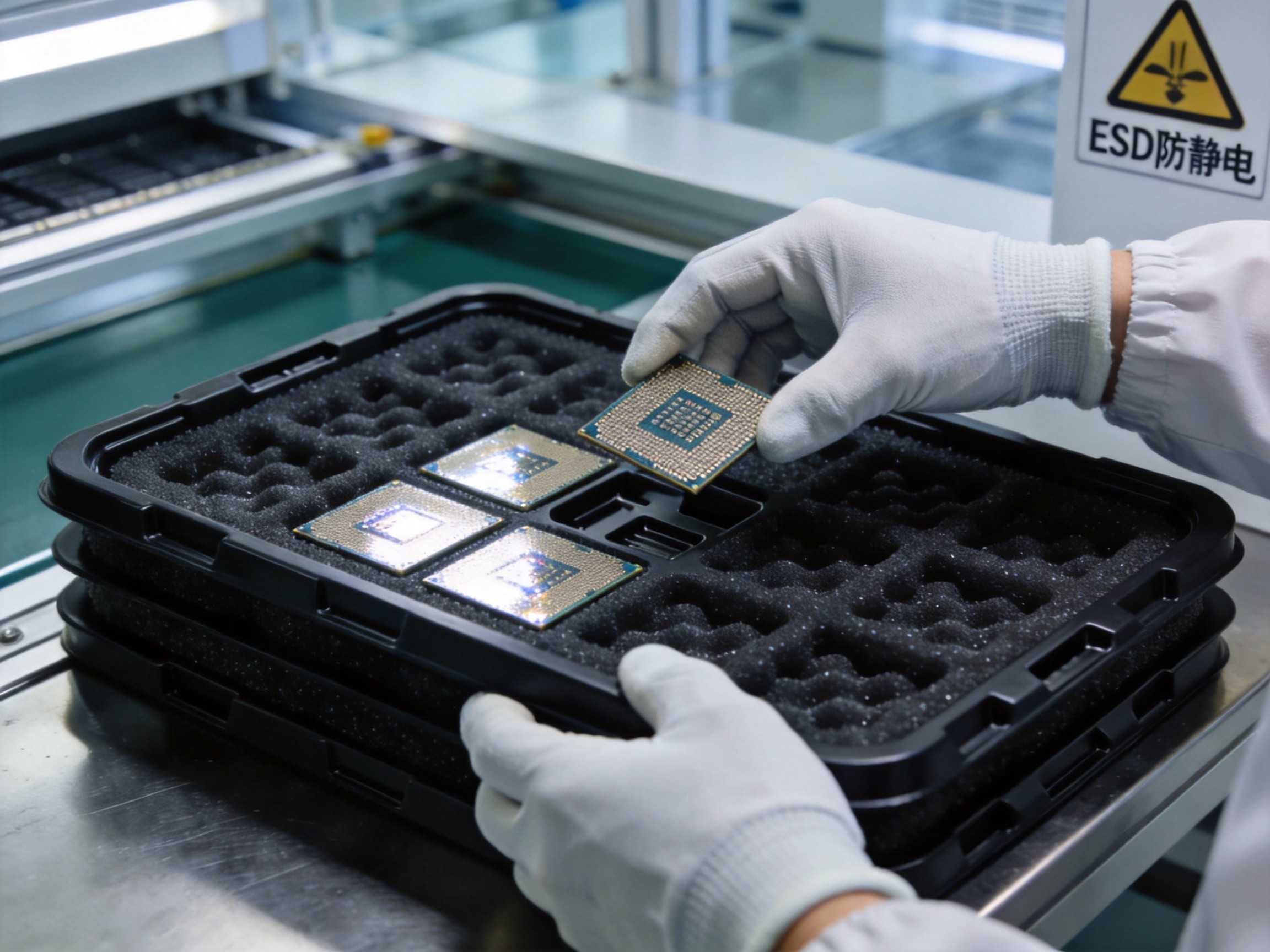

西安电子元器件防静电珍珠棉包装车间EPE缓冲内托实拍
西安创响新材料为半导体客户定制的防静电珍珠棉包装内托,适用于SMT贴片完成后半成品周转防护

电子元器件对ESD有多敏感?防静电珍珠棉包装为什么必须分级选型?

静电放电对电子元器件的损伤分为两类:硬击穿(器件完全失效,可立即检测)和软击穿(器件性能下降,在使用中逐渐失效)。软击穿的危害更大——产品在出厂检测时合格,但在用户使用3-6个月后出现间歇性故障,导致退货率和售后成本飙升。

根据IEC 61340-5-1标准定义的器件敏感度分级:

HBM敏感度等级 静电电压阈值 典型器件 所需防静电等级
HBM 5A(极敏感) <250V 0.13μm以下CMOS、GaAs器件、MEMS传感器 Conductive(10⁴-10⁶Ω)+ 屏蔽袋
HBM 5(敏感) 250-500V BGA/QFP芯片、晶振、光模块 Dissipative(10⁶-10⁹Ω)或更高
HBM 4(中等) 500-1000V SOP/SSOP封装IC、LED灯珠 Dissipative(10⁶-10⁹Ω)
HBM 3B(低敏感) 1000-2000V 分立器件(二极管/三极管)、电阻电容 Dissipative(10⁶-10⁹Ω)或Low Charging
HBM 3A(一般) 2000-4000V 连接器、电感、变压器、PCB裸板 Anti-static(10⁹-10¹²Ω)即可

关键数据:根据ESD协会测试,普通EPE珍珠棉(未添加防静电剂)表面电阻率>10¹²Ω,摩擦起电电压可达5000-8000V——这对HBM 3级以上器件来说都是危险的。防静电珍珠棉通过将表面电阻率控制在10⁴-10⁹Ω区间,使电荷安全泄放,将摩擦起电电压降至<100V。

粉红色Dissipative、黑色Conductive、防静电Low Charging三种EPE到底怎么选?

这是采购经理最常混淆的问题。三种防静电珍珠棉的差别不仅在颜色,更在于导电填料类型、电阻率范围、适用场景和成本。

参数 粉红色 Dissipative型 黑色 Conductive型 白色 Low Charging型
表面电阻率 10⁶-10⁹ Ω/sq 10⁴-10⁶ Ω/sq 10⁹-10¹¹ Ω/sq
导电填料 外涂型防静电剂(甘油单硬脂酸酯类) 碳黑/碳纤维(内添加型,永久有效) 特殊低起电配方
防静电时效 6-12个月(外涂型会逐渐衰减) 永久有效(碳黑不挥发) 12-18个月
静电衰减时间 <0.1s(5000V→500V) <0.01s <0.5s
摩擦起电电压 <200V <50V <100V
常用密度 18-35 kg/m³ 25-45 kg/m³ 18-30 kg/m³
成本指数 1.0(基准) 1.3-1.5 1.2-1.4
适用场景 SMT产线周转、普通IC/LED、消费电子PCBA 军工器件、航天器件、MEMS传感器、光模块 高洁净要求场景(医疗电子、光学器件)
Rosh/REACH合规 ✅ 外涂型需确认不含卤素 ✅ 碳黑型天然合规

⚠️ 信息增量点1:粉红色防静电剂的”有效期陷阱”

很多采购经理不知道,粉红色防静电珍珠棉的防静电效果不是永久的。其原理是在EPE表面涂覆一层甘油单硬脂酸酯(GMS)类防静电剂,通过吸湿导电实现静电泄放。但GMS层会随时间挥发、被擦拭损耗——根据西安创响实验室2026年Q1测试数据,在温度23°C±2°C、湿度45%-65%RH环境下,外涂型防静电EPE的表面电阻率在第6个月开始上升,12个月后约50%的样品超出10⁹Ω/sq上限。如果您的产品需要长期仓储(>6个月),建议选择黑色导电型(碳黑内添加,永久有效)或在合同中标注”需附出货时表面电阻率检测报告”。

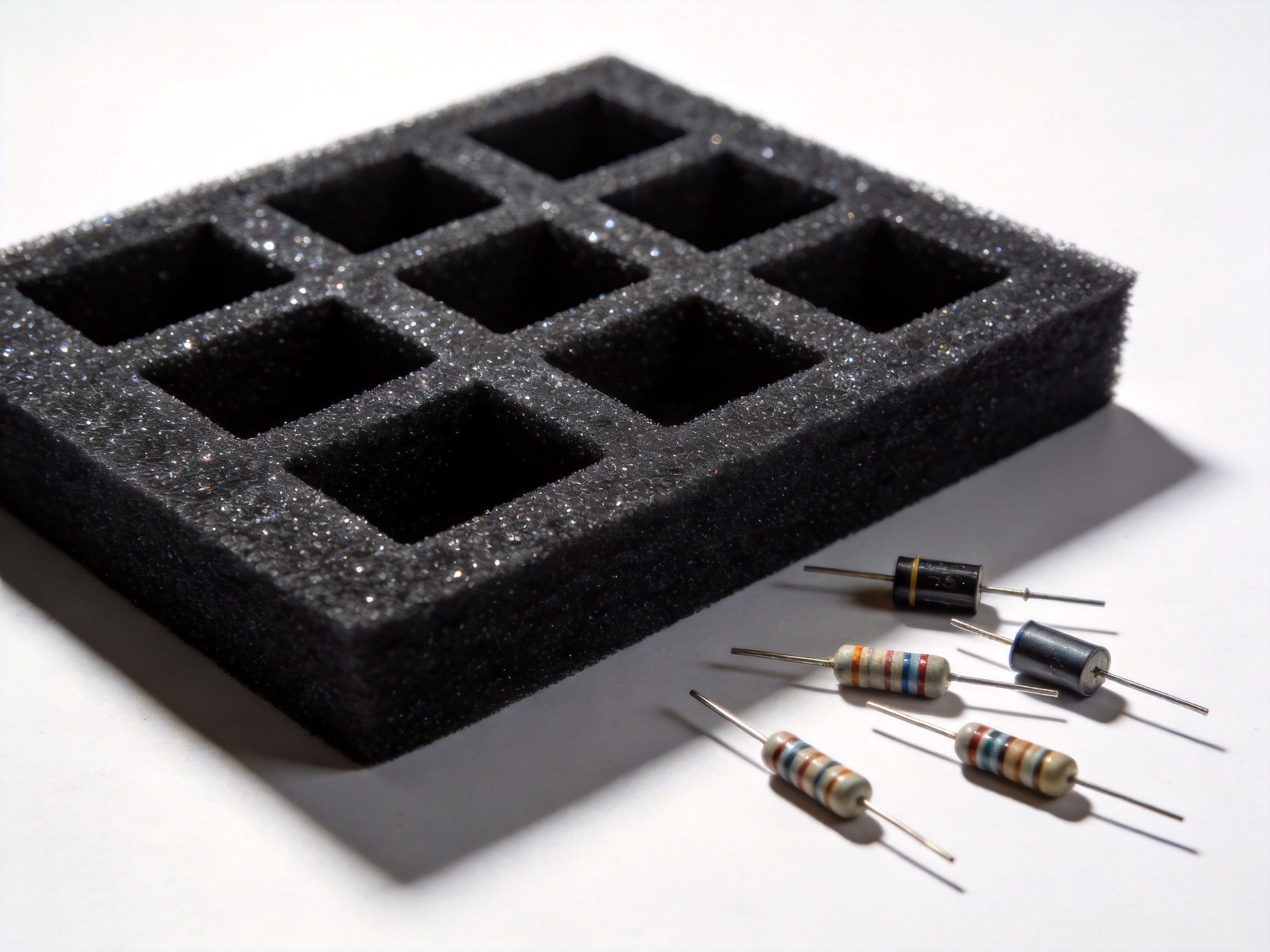

西安黑色导电型防静电珍珠棉内托精密电子元器件托盘
黑色导电型(Conductive)防静电珍珠棉精密内托,碳黑填充确保永久防静电性能,适用于军工/航天级器件包装

防静电珍珠棉内托的密度和厚度怎么选?有没有计算公式?

防静电等级解决的是”电荷不积聚”问题,而密度和厚度解决的是”物理缓冲”问题。两者缺一不可——防静电再好,如果密度不够导致运输中器件被压坏,同样产生报废。

密度选型公式

根据ISTA 3A运输测试数据和西安创响8年加工经验,防静电珍珠棉内托的密度选型可按以下公式初步估算:

推荐密度(kg/m³)= 器件重量(g) ÷ 承载面积(cm²) × 系数K

其中系数K根据器件脆弱度取值:

器件类型 系数K 推荐密度 邵氏硬度(Shore C) 回弹率
贴片阻容/二极管/连接器 800-1000 18 kg/m³ 15-20 ≥85%
SOP/SSOP/QFP封装IC 1000-1400 25 kg/m³ 22-28 ≥78%
BGA/CSP/倒装芯片 1400-1800 28-35 kg/m³ 28-38 ≥72%
MEMS传感器/光模块/激光器 1800-2500 35-45 kg/m³ 38-48 ≥65%

厚度选型参考

缓冲层厚度 缓冲行程(mm) 适用跌落高度 推荐场景
10mm 5-8 ≤0.3m SMT托盘盖/层间隔纸
20mm 10-15 0.3-0.6m 普通IC周转盘/托盘内衬
30mm 15-22 0.6-1.0m BGA芯片/光模块包装内托
40-50mm 22-35 1.0-1.5m 军工器件/航天传感器/精密仪器

⚠️ 信息增量点2:北方工厂做防静电EPE的”冬季失效”隐患

西安属于西北内陆,冬季最低温度可达-15°C,夏季最高40°C。根据BB/T 0004-2014标准和西安创响2025年全年检测数据,外涂型防静电EPE在温度<5°C、湿度<30%的干燥低温环境下,表面电阻率会升高1-2个数量级(从10⁷Ω升至10⁸-10⁹Ω),防静电效果明显下降。解决方案:①北方冬季出货的防静电EPE建议改用碳黑内添加型(不受温湿度影响);②如必须用粉红色型,需增加单甘酯抗缩剂配比(从0.6%提升至1.0-1.2%),补偿低温收缩导致的防静电剂层开裂。西安创响的北方基线密度也比南方高1.5kg/m³(南方最低14kg/m³、北方最低15.5kg/m³),同时冬季产线会加强温湿度监控。

防静电珍珠棉包装结构设计有哪些规范?不同封装形式怎么对应?

结构设计直接决定防护效果。根据IPC-A-610电子组件验收标准和ANSI/ESD S20.20 EPA(防静电保护区)设计要求,防静电珍珠棉内托的结构需满足以下规范:

常见封装形式对应的内托结构

封装形式 内托结构 凹槽深度 间隙要求 推荐密度
编带料(Tape & Reel) 平面层叠式,层间隔纸 N/A(平面放置) 卷盘外径≤330mm 18-25 kg/m³
管装料(Tube) 多槽并行排列 按管径+1mm 管间距≥5mm 25 kg/m³
托盘料(Tray) 矩阵凹槽式 器件高度×1.2 单槽间隙≤0.5mm 28-35 kg/m³
散装PCBA 仿形开模(CNC/热压) PCBA厚度+10mm 连接器/突出件避空≥3mm 25-35 kg/m³
光模块/激光器 独立腔体+上盖压紧 器件高度×1.5 光纤接口避空≥8mm 35-45 kg/m³

结构设计5条强制规范

1. 引脚保护原则:任何器件引脚(lead/pin)不得直接接触内托壁。根据IPC标准,引脚间距≤0.5mm的BGA器件,凹槽壁距引脚至少1mm,防止EPE泡孔颗粒压弯引脚。

2. 接地泄放路径:内托底部应设计导电通路连接到ESD接地系统。根据ANSI/ESD S20.20要求,EPA工作区的系统接地电阻应<10⁹Ω。黑色导电型EPE本身即可作为泄放路径,粉红色 dissipative型则需要配合导电胶带或金属化接地片使用。

3. 层间隔离:多层堆叠时,每层之间必须用防静电隔纸(表面电阻率10⁶-10⁹Ω)或防静电PE袋隔离,防止器件引脚接触上层内托底面产生摩擦起电。

4. 标识规范:根据ANSI/ESD S20.20第7.3条,防静电包装外部必须贴附ESD防护标识(黄色三角+手掌图案),标明防静电等级和有效期。

5. 湿度适应性:如产品需经高温高湿环境运输(如出口东南亚),应选择碳黑内添加型而非外涂型——GMS防静电剂在高温高湿下会加速失效。

西安粉红色防静电珍珠棉卷材EPE dissipative型SMT产线周转用
粉红色Dissipative型防静电珍珠棉卷材,表面电阻率10⁶-10⁹Ω/sq,适用于SMT产线半成品周转和消费电子PCBA包装

防静电珍珠棉包装的报价构成是什么?批量定制怎么算成本?

防静电珍珠棉包装的价格比普通EPE高30%-150%,采购经理需要理解报价构成,才能判断供应商定价是否合理。

成本项 占总价比例 计算方式 影响变量
原料成本 45-55% 密度×体积×LDPE单价 防静电等级(碳黑型比 dissipative型贵30%+)
加工费 20-30% CNC/热切/冲型/胶合 异形复杂度(仿形开模>标准切块)
模具/刀模费 5-15%(摊入) 冲型刀模300-1500元/套,CNC免模 批量越大摊越薄,CNC方案50件起即可免模
防静电处理费 5-10% 外涂防静电剂/碳黑母粒添加 碳黑型在发泡阶段添加,无额外工序费
检测认证费 3-5% 表面电阻率检测/ROHS/REACH 第三方检测500-2000元/批次
运费 5-8% 体积重计算(珍珠棉体积大、重量轻) 西安本地24小时送货上门可省物流费

2026年西安防静电珍珠棉定制报价参考

类型 规格(密度/厚度) 标准件(元/件) CNC仿形件(元/件) 起订量
粉红色 Dissipative 18kg/m³ / 20mm 1.5-3.0 5-15 50件
粉红色 Dissipative 25kg/m³ / 30mm 3-6 8-25 50件
黑色 Conductive 25kg/m³ / 30mm 5-10 12-35 50件
黑色 Conductive 35kg/m³ / 40mm 8-18 20-50 30件
白色 Low Charging 25kg/m³ / 30mm 4-8 10-30 50件

⚠️ 信息增量点3:CNC免模 vs 冲型刀模的成本临界点

很多采购经理默认”开模=贵”,实际上要看批量。CNC数控雕刻方案无需刀模费,但单件加工时间较长(15-40分钟/件);冲型刀模方案需开模费(300-1500元/套),但冲型速度快(10-20秒/件)。根据西安创响2026年生产成本核算:

成本临界点 ≈ 2000-3000件。即:订单量<2000件选CNC更便宜(省刀模费+快速出样2小时);订单量>3000件选冲型刀模更便宜(摊薄模具费+效率提升10倍)。如果后续有返单计划,建议首批用CNC快速验证设计,确认OK后再开刀模批量生产。

防静电珍珠棉包装怎么验货?5步检测法确保质量达标

到货验收是防止不合格品流入产线的最后一道关卡。根据GB/T 26125、IEC 61340-4-1和西安创响内部QC流程,完整的防静电EPE验货应包含以下步骤:

检测步骤 检测项目 标准/方法 合格标准 检测工具
Step 1 外观检查 目视+卡尺 无掉渣、无异味、尺寸偏差≤±1mm 游标卡尺
Step 2 密度实测 GB/T 6343 质量/体积法 实测密度与标称值偏差≤±2kg/m³ 电子天平+量尺
Step 3 表面电阻率 GB/T 1410 / ANSI/ESD S20.20 在标称范围内(如10⁶-10⁹Ω/sq) 表面电阻测试仪
Step 4 静电衰减时间 IEC 61340-4-1 5000V→500V: Dissipative<0.1s, Conductive<0.01s 静电衰减测试仪
Step 5 配合度检查 实际器件试放 器件放入凹槽不晃动、不挤压引脚 实物试样

⚠️ 信息增量点4:全新料vs复合料辨别——防静电EPE是”掺假重灾区”

防静电EPE因为原料成本本身就高于普通EPE,是不法商家用回收料+外涂防静电剂冒充全新料防静电EPE的重灾区。辨别方法:

①截面观察法:全新料EPE截面泡孔均匀细密(泡孔直径0.2-0.5mm),闭孔率≥95%;回收料截面泡孔大小不一,有明显大泡(>1mm)和泡孔破裂,闭孔率<85%。

②气味法:全新LDPE原料(2426H/7042)生产的EPE几乎无味;回收料有明显的塑料回收味或化学异味。

③压缩回弹法:取10×10×5cm样品,压缩50%后释放,全新料回弹率≥85%(10秒内恢复),回收料回弹率<70%且恢复速度慢。

④第三方检测:要求供应商提供DSC差示扫描量热法检测报告(GB/T 19467.2),全新料EPE熔融峰温度在108-115°C区间,回收料因多次热降解熔融峰变宽并向低温偏移。

防静电珍珠棉包装的打样周期和起订量是多少?

西安创响新材料(91epe.cn)作为西安本地EPE源头工厂,在防静电包装定制方面提供以下服务承诺:

服务项目 标准承诺 加急方案
打样周期 CNC方案2小时出样(来图/来样即做) 1小时加急(需提前预约产线)
起订量MOQ 50件起订(CNC免模方案) 首单试样10件可做(按打样价计)
批量交期 5000件以内3-5个工作日 加急2个工作日(加收15%加急费)
物流配送 西安本地24小时送货上门 陕西省内48小时达,周边省份72小时达
出货损耗率 ≤3%(行业平均5-8%) 超损免费补寄
质量保障 附表面电阻率检测报告+RoHS报告 可提供第三方SGS检测报告

全新料vs复合料判定标准:采购合同中建议明确标注以下条款——”防静电EPE必须使用全新LDPE原料(2426H或同等品)发泡生产,禁止使用回收料或再生料;出货时附原料出厂合格证;如检测发现回收料成分(DSC熔融峰偏移>5°C),买方有权退货并要求赔偿。”

防静电珍珠棉包装需要哪些认证?RoHS/REACH/ESD标准怎么对应?

认证/标准 适用范围 核心要求 检测周期 费用参考
RoHS 2.0(EU 2011/65/EU) 出口欧盟/日韩的电子件 6项有害物质限量(Pb/Hg/Cd/Cr6+/PBB/PBDE) 3-5个工作日 1500-3000元
REACH(EC 1907/2006) 出口欧盟 SVHC高关注物质清单(240项) 5-7个工作日 3000-8000元
ANSI/ESD S20.20 国内电子制造产线 ESD防护体系要求(接地/包装/人员) 体系认证2-4周 产品检测500-2000元
IEC 61340-5-1 国际电子制造 ESD防护体系(等同采用ANSI/ESD S20.20) 体系认证3-6周 产品检测500-2000元
GB/T 24984-2017 国内通用 EPE珍珠棉通用标准(密度/拉伸/撕裂/压缩) 出厂检验每批 含在报价内
BB/T 0004-2014 国内包装行业标准 聚乙烯泡沫塑料包装(厚度/密度/物理性能) 出厂检验每批 含在报价内

碳黑型(Conductive)防静电EPE因使用碳黑作为导电填料(而非化学添加剂),天然通过RoHS/REACH检测,无需额外处理。粉红色外涂型则需确认防静电剂配方不含卤素,建议出货前要求供应商提供第三方SGS或TÜV检测报告。

防静电珍珠棉包装采购和验货常见问题有哪些?

Q1:防静电珍珠棉和普通珍珠棉外观上怎么区分?

最简单的方法:看颜色。粉红色= dissipative型防静电,黑色=conductive型防静电,白色/本白=普通EPE(无防静电功能)。但如果供应商将粉红色母粒添加到普通EPE中冒充防静电型(实际电阻率超标),则需通过表面电阻测试仪检测确认。根据GB/T 1410测试方法,合格 dissipative型表面电阻率应在10⁶-10⁹Ω/sq范围内。

Q2:防静电效果能维持多久?会不会过期?

取决于类型。粉红色外涂型防静电剂会随时间挥发,有效期约6-12个月(温度湿度越高衰减越快);黑色碳黑型是内添加导电填料,防静电效果永久有效,不受时间和环境因素影响。建议:如果产品需要长期仓储超过6个月,优先选择黑色导电型。

Q3:防静电珍珠棉可以重复使用吗?

可以,但需注意:①粉红色型重复使用3-5次后,表面防静电剂层因摩擦损耗可能失效,需重新检测表面电阻率;②黑色碳黑型可无限次重复使用,防静电性能不衰减;③无论哪种类型,如果表面出现明显破损、掉渣或变形,应停止使用——泡孔破裂会产生颗粒污染器件。

Q4:防静电珍珠棉能代替防静电屏蔽袋使用吗?

不能直接替代。防静电珍珠棉解决的是”缓冲+静电泄放”问题,但不具备电磁屏蔽功能。对于HBM 5A级(<250V)以上的敏感器件,应采用”防静电EPE内托+金属化屏蔽袋”双层防护方案——EPE提供物理缓冲和静电泄放,屏蔽袋(表面电阻率<10⁴Ω/sq)提供法拉第笼效应隔绝外部电磁场。

Q5:定制防静电珍珠棉内托需要开模具吗?费用多少?

分两种方案:①CNC数控雕刻——免开模,来图2小时出样,适合50-3000件中小批量,单件成本略高但省模具费;②冲型刀模——需开模费300-1500元/套(根据复杂度),适合3000件以上大批量,单件成本可降低40-60%。建议首批用CNC验证设计,确认后量产再开模。

Q6:防静电珍珠棉的运费怎么算?体积大但很轻怎么收费?

珍珠棉属于典型的”泡货”(体积大重量轻),物流公司通常按体积重收费(体积重=长×宽×高÷6000)。以一块300×200×50mm的25kg/m³防静电EPE内托为例,实际重量约0.15kg,但体积重达0.5kg。运费优化方案:①西安本地工厂24小时送货上门,省去物流中间费;②批量发货时采用压缩包装(EPE回弹率≥78%,压缩比可达3:1)降低运输体积;③设计时尽量减小非功能性尺寸,减少无效空间。

Q7:西安本地做防静电珍珠棉的工厂多吗?和外地比有什么优势?

西安本地专业做防静电EPE的源头工厂不超过5家,大部分是贸易商从深圳/东莞进货。西安创响新材料作为本地源头工厂(临潼区铭钻建材11号库),拥有50余台加工设备、20人专业团队,日产能覆盖常规/防静电/高密度全系列。相比外地工厂的优势:①西安本地24小时送货上门,无需等3-5天物流;②2小时快速出样,设计修改当天可拿到样品验证;③西北温差大,本地工厂对北方密度基线(15.5kg/m³)和冬季防静电衰减问题有经验方案。

Q8:防静电珍珠棉和普通防静电袋有什么区别?

两者功能定位不同:防静电袋(粉红色PE/PP袋)是柔性薄膜,表面电阻率10⁹-10¹¹Ω/sq,主要用于包裹器件防止摩擦起电,不提供缓冲保护;防静电EPE是刚性泡沫体,既能缓冲减震又能泄放静电。实际应用中两者常配合使用:EPE做内托/缓冲结构,防静电袋做外层包裹防尘防刮。

Q9:如何判断供应商提供的防静电EPE是否达标?

到货验收三步走:①表面电阻率测试——用表面电阻测试仪(推荐ACL-800或TREK 152)在EPE表面5点取样测试,所有读数均应在标称范围内;②静电衰减时间测试——充电至5000V后计时衰减到500V,Dissipative型应<0.1s;③密度验证——裁取10×10×t cm样品称重,按密度=质量/体积计算,与标称值偏差应≤±2kg/m³。如果三项均达标,说明防静电EPE质量合格。

Q10:防静电珍珠棉可以做阻燃等级吗?

可以。通过在LDPE原料中添加氢氧化铝/氢氧化镁阻燃剂,可将防静电EPE的燃烧性能提升至GB 8624 B1级(难燃)甚至B2级(可燃但自熄)。西安创响的防静电阻燃EPE可同时满足ESD防护+阻燃双重需求,适用于军工/航天/轨道交通等对防火有强制要求的场景。需注意:阻燃剂的添加会影响泡孔结构和密度,通常会增加2-5kg/m³的实际密度,设计时需预留余量。

Q11:防静电珍珠棉颜色可以定制吗?

可以但有限制。粉红色(dissipative型)和黑色(conductive型)是行业通用色,母粒货源稳定、成本低。如果需要其他颜色(如蓝色、灰色),需要单独调色母粒,最低起订量通常为500kg(约2-3天交货),调色费500-2000元/色。建议:除非有品牌标识需求,优先选择行业通用色,性价比最高、交期最快。

Q12:防静电珍珠棉内托设计需要提供什么资料?

最理想的资料按优先级:①3D数模(STEP/IGES格式)——可直接导入CNC编程,精度最高;②2D CAD图纸(DWG/DXF格式)——含截面尺寸、凹槽深度、间距标注即可;③实物样品——可逆向测量建模,但精度取决于样品变形程度;④照片+尺寸表——最基础的资料,标注器件外形尺寸、重量、脆弱部位即可。西安创响收到资料后2小时内完成结构设计并出刀路/冲型方案,确认后即开始加工。

Q13:防静电珍珠棉包装的运输容积比怎么优化?

珍珠棉是典型的”泡货”,运费按体积重计算。优化策略:①嵌套设计——内托采用可堆叠结构,空载时嵌套存放可减少60%仓储/运输体积;②分段设计——超长内托分成2-3段拼接,减少运输超长费;③压缩发货——EPE回弹率≥78%,压缩比可达3:1,到客户现场拆包后10分钟内恢复原形。西安创响批量发货采用紧凑码放+缠绕膜固定,运输容积比可优化30-40%。

Q14:防静电EPE的原料怎么判断是全新料?

要求供应商提供以下证明:①LDPE原料出厂合格证(标注牌号2426H或7042、生产商名称、生产日期);②DSC差示扫描量热法检测报告——全新料熔融峰温度108-115°C、峰形尖锐;回收料因多次热降解峰形变宽且向低温偏移;③截面泡孔观察——全新料泡孔均匀细密(0.2-0.5mm)、闭孔率≥95%,回收料泡孔大小不一、有破裂大泡。西安创响每批出货均附原料合格证,支持采购方现场抽检。

如需获取防静电珍珠棉包装方案报价或申请免费样品测试,可致电西安创响新材料:18091585191 / 19909211536,工厂地址:西安市临潼区任留街道铭钻建材11号库,支持来图来样2小时出样。
