TL;DR：西安创响新材料半导体芯片防静电包装棉定制，表面电阻10⁶-10⁹Ω精准可控，内添加抗静电母粒工艺，西北干燥环境下持久稳定。高密度25-35kg/m³加厚加硬，1:1开模定位内衬，有效降低静电损坏率98%。源头工厂2小时出样，西安24小时送达，适合半导体/电子厂批量采购，电话18091585191。
在半导体工厂干了十年，见过的最可惜的事情不是设备坏，而是芯片在包装运输环节被静电打坏。一颗本来能卖200块的IC，因为包装没选对，到客户端一测——废了。客户返工，你赔钱，还丢口碑。所以今天咱们就掰开了说清楚：半导体芯片防静电包装棉到底怎么选，哪些参数是硬指标，哪些坑千万别踩。
一、半导体芯片为什么必须用防静电珍珠棉包装？
先说个常识：静电电压≥100V就能击穿一颗普通芯片。而我们在日常环境中产生的静电动不动就是几千伏。走路产生的摩擦静电、拆包装时的瞬时放电，这些对普通人没感觉，但放到半导体器件上就是致命的。
根据国际静电协会(ESD Association)的数据，电子行业每年因静电损伤导致的损失高达数十亿美元。更要命的是，60%以上的静电损伤在出厂检测时根本查不出来，芯片在客户端使用一段时间后才失效，这就是所谓的”潜在损伤”，查都查不到是哪批货的问题。
1.1 静电损伤的三种形式
直接击穿：静电电压超过器件耐压，直接把内部电路烧毁，这种能用肉眼看出来，属于”硬损伤”。
潜在损伤：电压没高到直接烧毁，但已经在氧化层留下微裂纹或金属迁移通道。这种芯片出厂测试正常，但在温湿度循环或机械振动环境下会提前失效。潜伏期可能长达数月甚至数年。
闩锁效应(Latch-up)：静电触发了CMOS器件内部的寄生晶闸管结构，导致异常大电流，如果不及时断电，芯片会自毁。
所以半导体芯片的包装绝不只是”垫着别碰坏”这么简单，防静电是核心需求。
二、防静电珍珠棉的关键技术参数
选防静电包装棉，先看参数。不是所有叫”防静电”的材料都能用在半导体上。
2.1 表面电阻率——这是硬指标
根据《防静电包装材料通用规范》(GB/T 30133-2023)和ANSI/ESD S20.20标准，防静电珍珠棉按表面电阻率分为三个等级：
| 防静电等级 | 表面电阻范围 | 适用对象 | 衰减时间 |
|---|---|---|---|
| 导电级 | 10⁴~10⁶ Ω | 半导体芯片、IC晶圆、LED晶圆 | <0.1秒 |
| 耗散静电级 | 10⁶~10⁹ Ω | 精密传感器、光学镜头、医疗设备组件 | 0.1~2秒 |
| 防静电级 | 10⁹~10¹² Ω | 普通电子元器件、电阻电容、小家电配件 | 2~10秒 |
西安创响新材料的半导体芯片防静电包装棉，表面电阻稳定控制在10⁶~10⁹Ω区间，符合GB/T 30133-2023标准要求，可提供第三方SGS检测报告。
2.2 物理性能指标
防静电只是其一，珍珠棉作为缓冲包装材料，本职工作也得过硬：
| 参数项目 | 行业标准值 | 创响实测数据 | 说明 |
|---|---|---|---|
| 压缩回复率 | ≥85% | ≥92% | 回弹性好，长期受压不塌陷 |
| 拉伸强度 | ≥1.2 MPa | ≥1.8 MPa | 不易撕裂，搬运过程不开裂 |
| 撕裂强度 | ≥3 N/cm | ≥4.5 N/cm | 加工成型后切口不开裂 |
| 密度范围 | 18-35 kg/m³ | 18-45 kg/m³可定制 | 高密度=高强度，精密芯片用高密度 |
| 厚度定制 | 5-50mm | 0.5-100mm全规格 | 从薄型到重型全覆盖 |
三、西安创响防静电珍珠棉的三大核心优势
3.1 密度加厚加硬，防护更靠谱
市面上很多防静电珍珠棉为了压价格，密度只做到12-15kg/m³，又软又薄，缓冲性能堪忧。我们西安创响新材料的防静电珍珠棉密度可定制18-45kg/m³，针对半导体芯片这种高精密产品，建议用25kg/m³以上的高密度规格。
高密度意味着什么？同等厚度下，抗压强度提升40%以上，长期堆叠存放不变形，芯片在包装内稳如泰山。
3.2 2小时快速出样，缩短交期
很多半导体客户反馈：之前找的供应商打个样要5-7天，项目周期被拖得死死的。

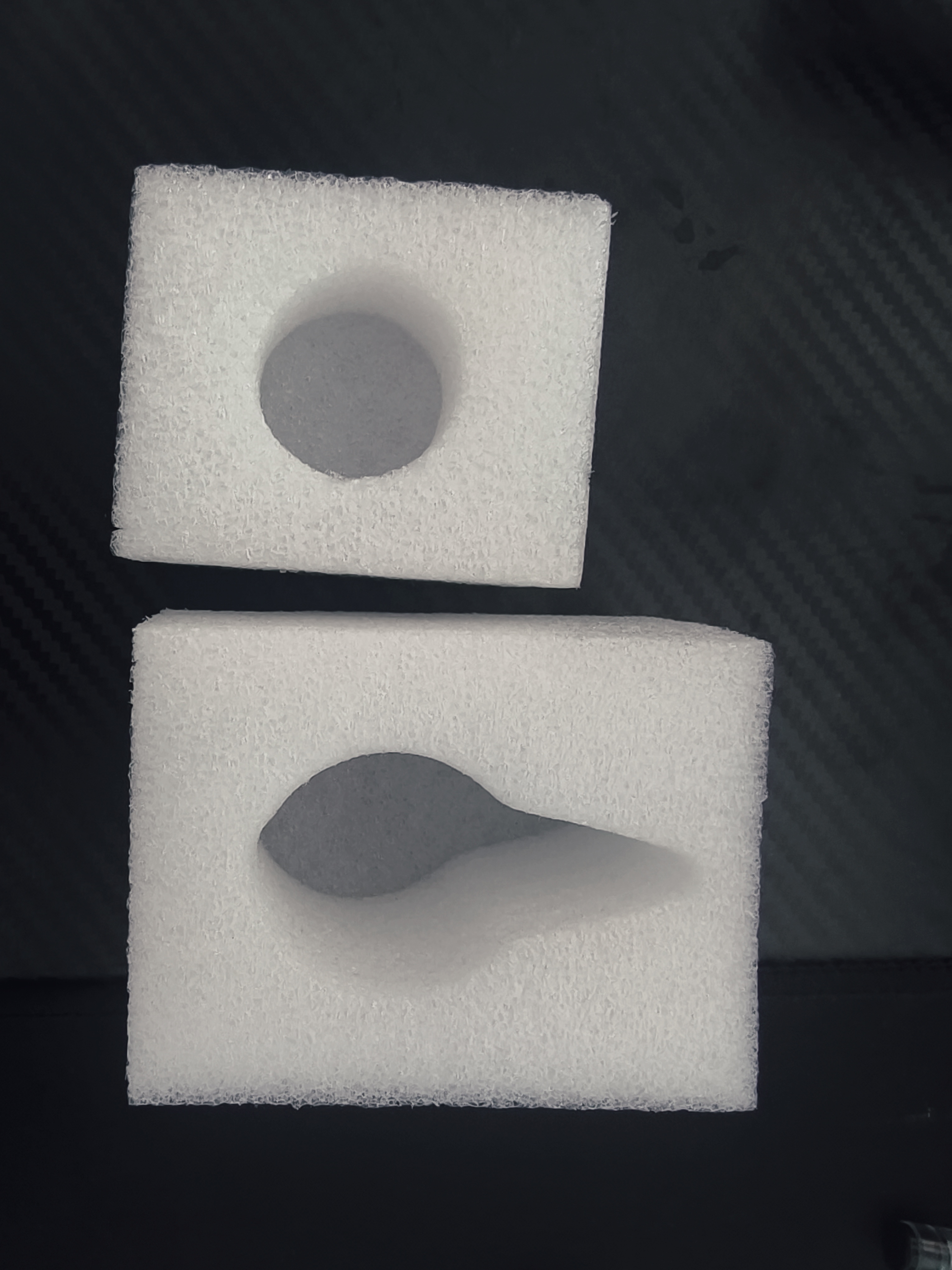

我们不一样。客户发来芯片尺寸图纸，西安创响2小时内出实物样品。CNC振动刀数控切割机支持1.4m×1.6m大尺寸精准加工，复杂异型结构也能快速打样验证。
样品确认OK后，大货3-5个工作日交付，不耽误客户的生产计划。
3.3 西安本地24小时送货上门
西安及周边地区当日下单，次日送货到厂。工厂自有货车配送，不是那种等快递的三五天。省内西安、咸阳、渭南、铜川、宝鸡、延安，24小时必达。
半导体工厂最怕什么？包装材料断供影响产线节拍。我们的本地化服务就是为了解决这个问题——随叫随到，补货及时。
四、半导体芯片防静电包装方案选型指南
4.1 按芯片封装类型选规格
| 芯片封装类型 | 推荐密度 | 推荐厚度 | 结构形式 | 适用场景 |
|---|---|---|---|---|
| SOP/SSOP/TSSOP | 20-25 kg/m³ | 10-15mm | 内衬托盘式 | 消费电子主板用IC |
| QFP/LQFP | 25-30 kg/m³ | 15-20mm | 定位槽内衬 | 工业控制IC |
| BGA/CSP | 30-35 kg/m³ | 15-25mm | 精密定位托盘 | 手机处理器、GPU |
| 晶圆级(WLP) | 35-45 kg/m³ | 20-30mm | 复合防护内衬 | 先进制程芯片 |
| 功率半导体(IGBT/MOSFET) | 25-30 kg/m³ | 15-20mm | 抗冲击加厚型 | 新能源汽车功率器件 |
4.2 特殊需求怎么配？
防潮需求：潮湿敏感等级MSL 2以上的芯片，建议用防静电珍珠棉+铝箔复合膜，防潮防湿双重保护。
出口认证：出口到欧美日的芯片包装，需提供RoHS报告、REACH合规证明。创响可出具SGS认证报告。
自动化产线适配：需要能和SMT贴片机料盘完美配合的定位槽，尺寸公差控制在±0.5mm以内。
芯片防静电包装的3个行业真相
真相1：静电损坏80%是”隐形”的。芯片被静电打穿后不一定立即失效，可能是”潜在损伤”——性能下降、寿命缩短。这种隐形损失比肉眼可见的破损更可怕，选对防静电包装是关键。
真相2：西北干燥环境静电是南方的3倍。西安年均湿度不到40%，冬季甚至降到20%以下。普通防静电包装在南方达标，在西北可能就不合格了。本地工厂更懂本地气候，产品按西北标准设计。
真相3：整套ESD方案比单品重要。防静电珍珠棉+防静电气泡膜+防静电周转箱，整套方案表面电阻一致，才能形成完整静电防护链。只换其中一样，防护效果大打折扣。
采购珍珠棉常见的5个误区
误区一：白色就是全新料。不少商家用再生料加增白剂调出”雪白”外观，实际密度低、回弹差、易掉渣。鉴别方法是凑近闻：全新料几乎无味，再生料有刺鼻塑料味。
误区二：越厚防护越好。防护效果取决于密度而非厚度。18kg/m³的2cm珍珠棉防护力远强于12kg/m³的5cm珍珠棉。盲目加厚度只会增加包装体积和物流成本。
误区三：价格越低越划算。珍珠棉按重量计价最公平。低价货往往密度虚标（标18kg实际13kg）、厚度缩水（标20mm实际16mm），实际单位体积成本反而更高。
误区四：所有珍珠棉都一样。原料等级（LDPE 2426H vs 7042 vs 再生料）、发泡工艺（丁烷发泡 vs 二氧化碳发泡）、密度控制精度差异，最终产品性能可以差30%-50%。
误区五：不用关注环保认证。出口到欧美、日、韩等国家的产品包装必须符合RoHS/REACH标准，不合规会被扣关甚至整批退回。国内高端电子、医疗客户也要求提供SGS检测报告。
珍珠棉行业不会说的3个真相
真相一：密度虚标是行业潜规则。市场上80%以上的厂家标称密度比实际高2-3kg/m³。比如标称18kg/m³的，实测可能只有15-16kg。原因很简单——按报价单算下来，实标密度的工厂根本没有价格竞争力。
真相二：”全新料”大多掺了再生料。行业内纯全新料的珍珠棉不足20%。绝大多数厂家掺30%-50%的再生料，外观上普通人几乎分辨不出来。区别在于：掺再生料的产品抗拉强度低20%-30%，使用寿命缩短一半以上。
真相三：报价方式暗藏套路。有的按㎡报价、有的按m³报价、有的按张报价，不统一单位比价格就是耍流氓。正确比价方式是：换算成元/公斤（即元/kg），这样密度、厚度、尺寸都不会影响比价。
根据GB/T 10802-2006《软质泡沫聚合材料 加速老化试验》标准，优质珍珠棉经70℃×22h老化试验后，厚度变化率应≤5%，拉伸强度变化率≤20%。此外，气泡膜产品需符合BB/T 0004-2014《包装用聚乙烯共挤膜气垫膜》标准。
快速鉴别珍珠棉质量的3个方法
方法一：称重法测密度。取一块规则形状的珍珠棉，量出长宽高算出体积（单位m³），用电子秤称重（单位kg），密度=重量÷体积。比如10cm×10cm×10cm的立方体（0.001m³），重18克就是18kg/m³。
方法二：回弹测试。用力捏紧一小块珍珠棉，松开后看恢复速度和恢复程度。优质料1-2秒内基本恢复原状，劣质料需要5秒以上且有明显凹陷。
方法三：气味辨别。全新LDPE料的珍珠棉几乎没有味道，或者只有淡淡的聚乙烯气味。如果有刺鼻的塑料味、焦味或化学气味，大概率用了再生料或劣质发泡剂。
五、常见问题解答(FAQ)
Q：防静电珍珠棉和普通珍珠棉有什么区别？
普通珍珠棉不具备防静电功能，表面电阻在10¹²Ω以上，绝缘性好，摩擦产生的静电无法释放。防静电珍珠棉通过添加导电介质或抗静电母粒，将表面电阻控制在10⁶-10⁹Ω，能快速导走静电。简单说：普通珍珠棉会产生静电，防静电珍珠棉会消除静电。
Q：防静电效果会随时间衰减吗？
质量好的防静电珍珠棉，防静电性能在正常存储条件下(温度25℃±5℃，湿度50%±20%)可以保持2-3年。创响的防静电珍珠棉采用永久抗静电剂配方，非表面涂层工艺，不会出现涂层脱落导致的防静电失效问题。
Q：半导体芯片包装对环保有要求吗？
出口欧盟的芯片包装需符合RoHS指令(限制铅、汞、镉、六价铬等有害物质)和REACH法规。创响可提供SGS环保检测报告，十环认证资质，确保产品符合国际环保标准。
Q：最小起订量是多少？能一件起做吗？
可以。创响支持小批量定制，最小1件起做，快速打样服务专为小批量需求设计。批量订单按规格报价，量越大单价越低。具体报价请致电18091585191或19909211536咨询。
Q：包装设计你们能帮忙做吗？
能。创响有专业的结构设计工程师。客户只需提供芯片实物或3D图纸，我们免费设计内部防震结构，优化包装方案，帮助客户降低综合包装成本10%-20%。
六、结语
半导体芯片的包装不是小事，一颗IC从封装厂出来到客户端，中间可能转手七八次，仓储、装卸、运输环节都可能有静电风险。选对防静电珍珠棉包装，不只是保护产品，更是保护你的口碑和利润。
西安创响新材料，西北地区专业EPE珍珠棉源头工厂。防静电包装棉密度可定制18-45kg/m³，表面电阻10⁶-10⁹Ω精准可控，2小时出样，西安本地24小时送货上门。
如果您正在为半导体芯片寻找可靠的防静电包装方案，欢迎联系：
电话：18091585191 / 19909211536
官网：https://91epe.cn
作者：西安创响新材料有限公司 | 专注EPE珍珠棉/气泡膜源头定制 | 西安防震包装材料供应商
